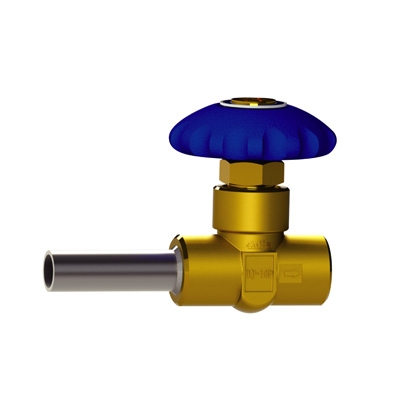

KRİYOJENİK GLOB VALF PN40
| Özellikler |
|---|
| PN：4.0 MPa |
| DN: Ø10 |
| Dizayn Sıcaklığı：-196℃ ~+80℃ |
| Akışkan: LNG, LO2, LN2, LAr, CO2. |
Bu ürün CE, EAC, TS, CCS tarafından sertifikalandırılmıştır.
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925
Standartlar: EN1626:2008, TR CU 032/2013, GB/T 24925

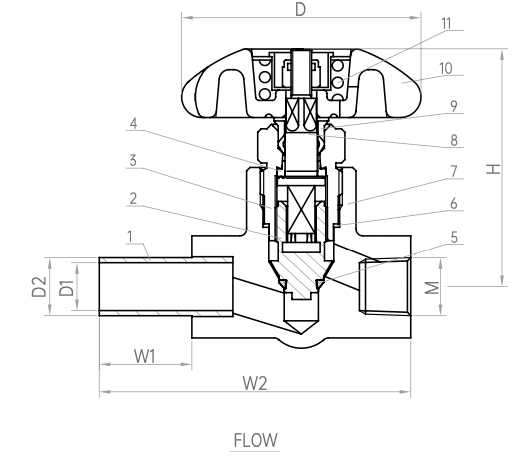

| Malzemeler | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1 | Boru | S30408 | 5 | Yatak Contası | PCTFE | 9 | Boğaz Somunu | C36000 |
| 2 | Gate | C36000 | 6 | Rondela | T2 | 10 | Çevirme Kolu | ZL102 |
| 3 | Boğaz Somunu | C36000 | 7 | Gövde | C37700 | 11 | Yay | S30210 |
| 4 | Rondela | PTFE | 8 | Hareketli Mil | C36000 | |||
| Model No | Özellikler & Ölçüler (mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| D | H | W1 | W2 | M | D1 | D2 | Cv | |
| DJ-10P.01.01 | Ø70 | 70 | 27 | 91 | NPT3/8 | Ø13 | Ø17 | 1.76 |
| DJ-10P.01.02 | Ø70 | 70 | 50 | 114 | NPT3/8 | Ø13 | Ø17 | 1.76 |
| DJ-10P.01.03 | Ø70 | 70 | 87 | 137 | NPT3/8 | Ø13 | Ø17 | 1.76 |
